                                                                          鎧裝熱電偶
                                                                          zhuangredianou

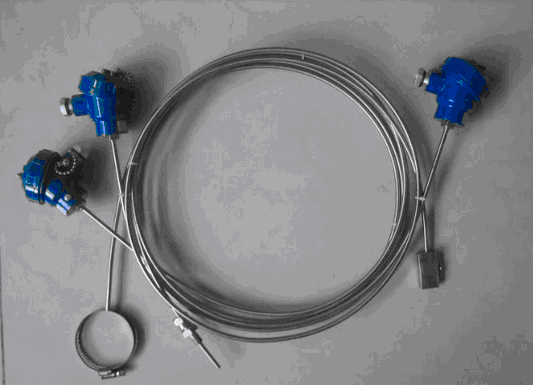

                                                                          K型鎧裝熱電偶
                                                                          瀏覽:
                                                                          添加時間: 2018-07-20 15:02:12
                                                                          推薦度:
                                                                          K型鎧裝熱電偶的產品詳細介紹:

                                                                          一、概述

                                                                          K型鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點,鎧裝熱電偶與裝配式熱電偶一樣,作為測量溫度的傳感器,通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器 配套使用,同時,鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃~1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。通過對鎧裝熱電偶各項參數及特征的介紹,大家應該對此有了更深層的了解。熱電偶是需要根據實際情況和要求來選取的,并非通用的,選擇***適宜的產品才能給生產帶來有益的 效果,否則只會徒增煩惱,給質量帶來不必要的困擾。

                                                                          一般可以測量0~1300℃范圍內的氣體、液體和蒸汽及固體表面或內部溫度,可以配套數字儀表、記錄調節儀表、PLC、數據采集器或計算機使用,作為新一代的溫度傳 感器,它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

                                                                          二、產品標準

                                                                          1、熱響應時間不大于下表的規定:(s)

                                                                          直 徑(mm)

                                                                          熱電偶

                                                                          絕緣式

                                                                          接殼式

                                                                          2.0

                                                                          0.5

                                                                          0.4

                                                                          3.0

                                                                          1.2

                                                                          0.6

                                                                          4.0

                                                                          2.5

                                                                          0.8

                                                                          5.0

                                                                          4.5

                                                                          1.2

                                                                          6.0

                                                                          6.0

                                                                          2.0

                                                                          8.0

                                                                          8.0

                                                                          4.0

                                                                          2、外徑和名義長度標準規格

                                                                          鎧裝熱電偶外徑d (mm)

                                                                          Φ8

                                                                          Φ6

                                                                          Φ5

                                                                          Φ4

                                                                          Φ3

                                                                          Φ2

                                                                          50

                                                                          50

                                                                          50

                                                                          50

                                                                          50

                                                                          50

                                                                          75

                                                                          75

                                                                          75

                                                                          75

                                                                          75

                                                                          75

                                                                          100

                                                                          100

                                                                          100

                                                                          100

                                                                          100

                                                                          100

                                                                          150

                                                                          150

                                                                          150

                                                                          150

                                                                          150

                                                                          150

                                                                          200

                                                                          200

                                                                          200

                                                                          200

                                                                          200

                                                                          200

                                                                          250

                                                                          250

                                                                          250

                                                                          250

                                                                          250

                                                                          250

                                                                          300

                                                                          300

                                                                          300

                                                                          300

                                                                          300

                                                                          300

                                                                          400

                                                                          400

                                                                          400

                                                                          400

                                                                          400

                                                                          400

                                                                          500

                                                                          500

                                                                          500

                                                                          500

                                                                          500

                                                                          500

                                                                          750

                                                                          750

                                                                          750

                                                                          750

                                                                          750

                                                                          750

                                                                          1000

                                                                          1000

                                                                          1000

                                                                          1000

                                                                          1000

                                                                          1000


                                                                          1250

                                                                          1250

                                                                          1250

                                                                          1250

                                                                          1250


                                                                          1500

                                                                          1500

                                                                          1500

                                                                          1500

                                                                          1500


                                                                          2000

                                                                          2000

                                                                          2000

                                                                          2000

                                                                          2000



                                                                          2500

                                                                          2500

                                                                          2500

                                                                          2500



                                                                          3000

                                                                          3000

                                                                          3000

                                                                          3000




                                                                          4000

                                                                          4000

                                                                          4000





                                                                          5000

                                                                          5000






                                                                          10000

                                                                          3、推薦使用溫度

                                                                          品種

                                                                          套管材料

                                                                          外徑(mm)

                                                                          使用溫度(℃)

                                                                          長期使用

                                                                          短期使用

                                                                          鎳鉻—鎳硅

                                                                          1Cr18Ni9Ti

                                                                          2.0

                                                                          600

                                                                          700

                                                                          3.0,4.0,5.0,6.0,8.0

                                                                          800

                                                                          900

                                                                          GH3030

                                                                          2.0,3.0

                                                                          800

                                                                          900

                                                                          4.0,5.0

                                                                          900

                                                                          1000

                                                                          6.0,8.0

                                                                          1000

                                                                          1100

                                                                          鎳鉻硅—鎳硅

                                                                          1Cr18Ni9Ti

                                                                          2.0

                                                                          600

                                                                          700

                                                                          3.0,4.0,5.0,6.0,8.0

                                                                          800

                                                                          900

                                                                          GH3030

                                                                          2.0,3.0

                                                                          900

                                                                          1000

                                                                          4.0,5.0

                                                                          1000

                                                                          1100

                                                                          6.0,8.0

                                                                          1100

                                                                          1200

                                                                          GH3039

                                                                          2.0,3.0,4.0

                                                                          1000

                                                                          1100

                                                                          5.0,6.0,8.0

                                                                          1100

                                                                          1200

                                                                          鎳鉻—銅鎳

                                                                          1Cr18Ni9Ti

                                                                          2.0

                                                                          500

                                                                          600

                                                                          3.0,4.0,5.0

                                                                          600

                                                                          700

                                                                          三、工作原理

                                                                          是兩種不同成份的導體兩端經焊接,形成回路,直接測溫端叫工作端,接線端子端叫冷端,也稱參比端。當工作端和參比端存在溫差時,就會在回路中產生熱電流,接上顯示儀表,儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長,熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關,和熱電極的長度、直徑無關。

                                                                          鎧裝熱電偶的結構原理是,是由導體、高絕緣氧化鎂、外套1Cr18Ni9Ti不銹鋼保護管,經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構,并配以各種安裝固定裝置組成。

                                                                          四、安裝及檢修須知

                                                                          1、安裝之前須***經過校驗

                                                                          2、壓塊安裝高度須***一致,通常在層面以上150~200mm處

                                                                          3、壓塊焊接要求用三面點焊,熱偶插入口不要點焊,側面點焊要注意別將止動螺絲給焊死;

                                                                          4、管道壁溫應該上下對稱安裝

                                                                          5、鎧裝熱電偶須***插入到位,止動螺絲緊到位

                                                                          6、鎧裝熱電偶引出建議使用小槽盒

                                                                          7、鎧裝熱電偶 固定須***使用不銹鋼絲替代

                                                                          8、鎧裝熱電偶與爐墻接口處須***包扎,然后穿入自制的保護管引出

                                                                          9、為了預防鍋爐的沉降,建議使用過渡接線盒,然后再用補償導線連接至前置器

                                                                          10、爐墻與前置器的橋架或者保護管不應是封閉式的,要預防高熱流直接進前置器而損壞了里面的元件

                                                                          11、前置器安裝位置不能過遠,否則熱偶長度不夠

                                                                          12、接線應該正確
